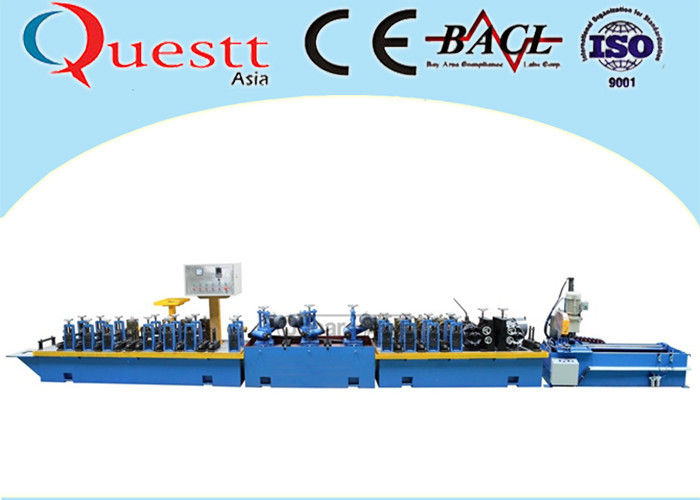

1KW Fiber Laser Tube Making Machine Oprawa do rur z systemem sterowania PLC

System do produkcji rur ze spawaniem laserem światłowodowym 1KW po gięciu

System składa się z

1. Maszyna do produkcji rur

2. Spawarka światłowodowa 1KW

3. Oprawa formy do rur

Specyfikacja

5. Zakres rurΦ9～Φ50,8mm, grubośćδ0,2-1,0mm

6. Zakres prędkości ruchu rur: ≤12M/min

7. Silnik napędowy (silnik Siemens, regulacja częstotliwości) 7,5 kW.Napięcie: 3 fazy 400V 50Hz

Konfiguracja

A. Maszyna do produkcji rur

1. Maszyna do produkcji rur ma ramę ładującą z podwójnymi cewkami, średnicę zwijarki Ф350-Ф550mm, ładowność 1,5T.

2. Etap formowania:

(1) Prowadnica podająca 2 zestawy: przez urządzenie podające i trzy rolki poziomowania do karmienia.1 zestaw

(2) Uchwyty pionowe, 7 kompletów.Oś główna wykorzystuje 40Cr, a dzięki odpuszczaniu, hartowaniu wysokiej częstotliwości, dokładnemu szlifowaniu, zapobieganiu rdzy.Uchwyty wykonane są z materiału HT200.

(3) Średnica osi pionowych maszyny do produkcji rur 40 mm, Średnica osi poziomych φ25 mm, Osie prostujące φ30.

(4) Uchwyt poziomy, 8 zestawów.Oś główna wykorzystuje 40Cr, a z odpuszczaniem, hartowaniem wysokiej częstotliwości, dokładnym szlifowaniem, zapobieganiem rdzy.Uchwyty używają HT200 materi (4)Spiral system napędowy skrzyni biegów, 1 zestaw;

(5) Podstawowy, 1 zestaw

(6) 212 uniwersalny wał napędowy łączący do samochodów.

B 1KW Włóknowy system spawania laserowego 1 zestaw

1. System lasera światłowodowego 1KW firmy Raycus China

2. Specjalny system chłodzenia laserem światłowodowym

3. Głowica do spawania laserowego firmy LaserMeck US

4. System ochrony przed gazem do spawania laserowego

5. Specjalny sterownik spawalniczy i komputer przemysłowy

6. System sterowania PLC

7. Głowica do spawania laserowego w górę iw dół stołu roboczego

8. Specjalna szafa sterownicza

C. Sprzęt do szlifowania

(1) głowica szlifierska, 3 zestawy;Moc silnika 3kw

(2) Uchwyt poziomy, 2 zestawy

(3) podstawowe, 1 zestaw.

D. Zaklejanie i prostowanie maszyny

(1)Uchwyty pionowe, 4 zestawy;(2)Uchwyty typu poziomego, 4 zestawy;

(3) Głowica prostująca, 2 zestawy; (4) Układ napędowy przekładni spiralnej, 1 zestaw;

(5) Głównie silnik

E. Automatyczny system cięcia

(1) Ostrze do cięcia piły do ​​metalu.

F. Gotowa rama, 1 kpl.

G. Elektryczny system sterowania

(1) Elektryczny system sterowania maszyną do rur, 1 zestaw;(2) przycisk Stop;

(3) Z systemem sterowania z konwersją częstotliwości

H. Ranga dla maszyn

V: Poziomo H: Pionowo Q: Głowice szlifierskie TH1, TH2: Rama prostująca

Nadmiar maszyny
